微信课堂第六讲:集成化高标清同播系统的构成

发布时间:2018-05-09 12:43:08     阅读次数:1466

天虹数码 张进 13721075000



国产视频服务器内的软件是国内厂家自行设计的,包括素材管理、存储、迁移、播放、控制、同步、上下变换、AFD等模块,所以,我们可以很灵活地设计系统。

进口视频服务器就不一样。进口服务器内部的软件全是人家老外设计的,它只提供接口。比如网口通信、控制口通信等,我们只能按照接口通信协议进行控制。硬件上也不能变动,比如输出端口数量。GV(Grass ValleyK2最多就只有4个输出端口。

所以,国产服务器和进口服务器的系统设计是不一定完全相同的。国产服务器可以设计的更加灵活。我们也可以通过对进口和国产服务器的灵活搭配,组成各种档次的系统,满足不同用户需求。

下面介绍集成化周边设备与进口、国产服务器组成的不同系统。



一、 与国产服务器构成的集成化高标清同播系统(独立通道方式);



“独立通道方式”下,每台国产服务器会给每个频道设计两个输出口,一个高清输出口,一个标清输出口。与进口服务器不同的是,“一般地”,进口服务器内部给每个频道提供一个信号输出,或者高清,或者标清。比如,对于4个频道,每台进口服务器只提供4个高清输出端口,而每台国产服务器会提供4个高清输出口和4个标清输出口。

对于每一个节目素材(高清或标清),服务器内部只存一份素材,在进行播出时,服务器会自动进行上下变换,得到两个同步播出的信号(一个高清、一个标清)。

系统中,一般会配两台服务器做镜像备份。

下图就是用两台国产服务器与集成化周边构建的系统示意图。由于手机显示画面小,周边部分我们只画出了一个频道(下同)。



由于手机屏幕较小,可能看不太清楚,简单说明一下。图的左边是两台视频服务器;中间上部两台设备是高清集成化周边,中间的下部是两台标清集成化周边;左边是两台应急切换器(倒换器)。后面的示意图大致也是这样。

图中,视频服务器给每个频道提供一个高清信号,送高清集成化周边设备;同时,提供一个标清信号送标清集成化周边设备。周边设备不含上下变换,所有的上下变换都是在视频服务器内部由软件完成的。这样,系统中最多只有一次上变换或下变换,或者不进行任何上下变换。

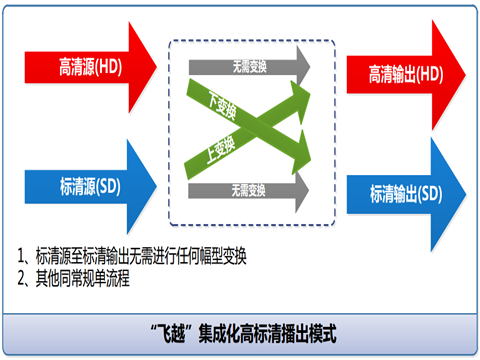

由于有些朋友是才进本群的,下面把上下变换流程跟大家再描述一遍。

如下图:

大家着重注意:如果服务器内的素材是标清的(标清源),不需要经过任何上下变换,服务器通过标清输出口输出标清信号,经过标清集成化周边设备,就直接送标清播出了。

这里没有经过任何上下变换,最大程度地保证了标清播出信号指标。这一点,是“独立通道同播方式”与“下变换同播方式”的主要区别。

“下变换同播方式”的致命缺点,就是对标清素材进行了两次变换,本身质量就不好的标清信号指标造成更大的损失。)

服务器内部软件还要对标清素材进行上变换,变换为高清信号,通过服务器高清输出口输出,经过高清集成化周边设备,送高清播出信号。这里进行了一次上变换。

另外,如果服务器内的素材是高清的(高清源),服务器通过高清输出口,直接输出高清信号,经过高清集成化周边设备,送高清播出信号,这里没有进行任何上下变换。同时,服务器软件还要对高清素材进行一次下变换,变换为标清信号,通过服务器的标清输出口输出,经过标清集成化周边设备,送标清播出信号。

    国产服务器方案很简单,就这一种方式。

二、 与进口服务器构成的集成化高标清同播系统(独立通道方式):



例一:

两台进口服务器(四频道):

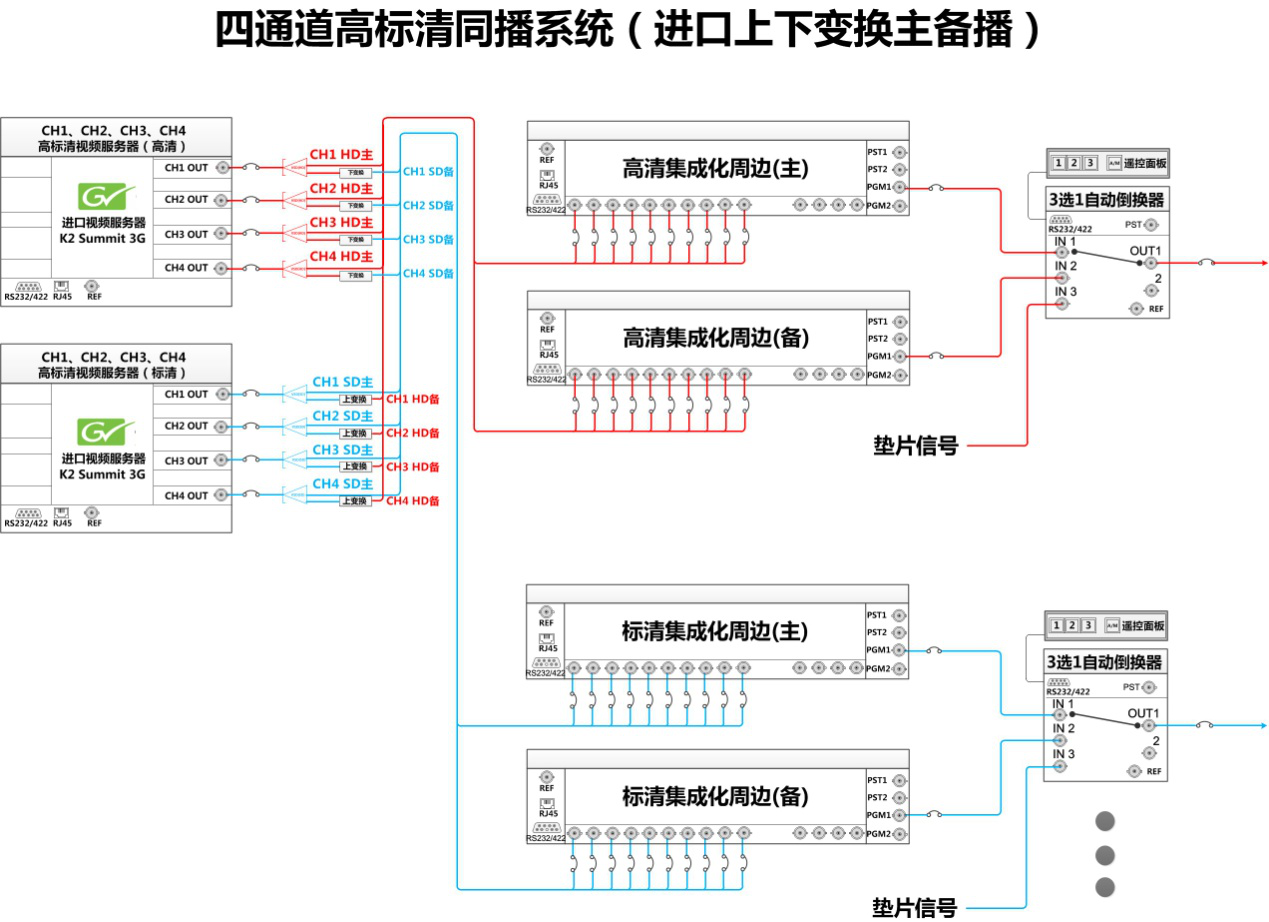

    这是一个用两台进口服务器实现四个频道高标清“独立通道方式”的播出系统构成实例。

如图:



GV公司的K2只有4个输入/输出口。由于K2(SUMMIT)具有网络接口,可以与上载站和非编网对接,而且可以直接播出网络传输的标准MPEG2或H.264素材,所以,我们一般不将K2的接口作为输入(采集)口来使用,而尽可能地作为输出口来使用,以提高进口服务器的利用率,降低系统造价。

“一般情况下”,由于进口服务器输出端口数量有限,对于多频道的播出,进口服务器给每个频道只提供一个信号,或者高清、或者标清。

本例中,对于主服务器而言,输出的是高清信号。如果服务器内的素材是高清的,直接送输出端输出;如果素材是标清的,服务器会自动将素材进行上变换后,送输出端输出。最终输出的一定是高清信号。这一路信号作为高清主信号,送高清集成化周边的主路输入。

对于备服务器而言,输出的是标清信号。如果服务器内的素材是标清的,直接送输出端输出;如果素材是高清的,服务器会自动将素材进行下变换后,送输出端输出。最终输出的一定是标清信号。这一路信号作为标清主信号,送标清集成化周边的主路输入

我们之所以安排两台服务器一台输出高清、一台输出标清,主要是为了确保主路信号(高清和标清)的质量,确保主路信号最多只进行了一次上下变换或没有进行变换。

高清、标清主信号有了,备路信号怎么办?只有在服务器外部进行上下变换了,我们在视频服务器的输出端设置了上下变换器(图中可能看不清楚,抱歉)。

把主服务器输出的高清信号下变换为标清信号,作为备路标清信号,送标清集成化周边的备路输入;把备服务器输出的标清信号上变换为高清信号,作为备路的高清信号,送高清集成化周边的备路输入

您一定会问,像这样的话,无论如何,备路信号必须经过上(下)变换(1次或2次),指标会变差的。是的,比国产服务器方案要差!这没有办法。但无关紧要,因为是备路信号。一般是用主路播出的,备路差点就差点吧。



例二:

两台进口服务器(二频道):

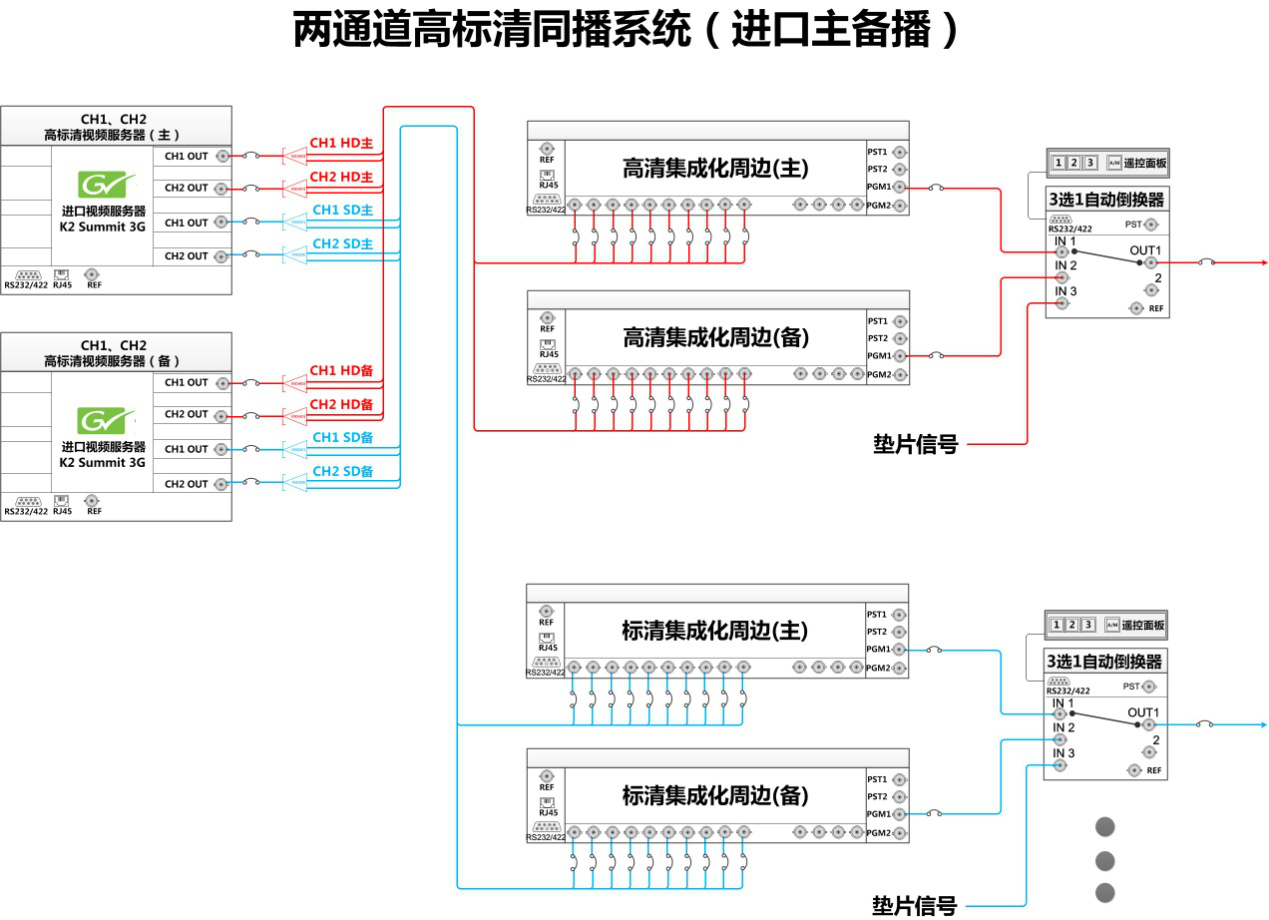

这是一个用两台进口服务器实现二个频道高标清“独立通道方式”的播出系统构成示例。

前面说,“一般情况下”,进口服务器给每个频道只提供一个高清信号。但是,如果播出频道数较少,我们也可以让进口服务器为每个频道同步输出两个信号,一个高清、一个标清。

我们就是这样设计的,如下图:



图中,对于主服务器而言,输出一频道的高清信号和标清信号(内部自动进行上下变换),送一频道的集成化周边设备的主路输入;

同时主服务器还输出二频道的高清信号和标清信号(内部自动进行上下变换),送二频道的集成化周边设备的主路输入;总共两路高清信号和两路标清信号。主服务器的信号全部作为主信号。

备服务器与主服务器的配置完全相同,输出的信号也完全相同,实现完全镜像备份。不同的是,主服务器的信号送集成化周边设备(高清和标清)的主路输入,备服务器的信号送集成化周边设备(高清和标清)的备路输入。备服务器的信号全部作为备信号。

本例与上例在信号质量上的差异在于,本例的服务器输出信号没有在服务器外部进行上下变换,备路信号与主路信号质量同等。
