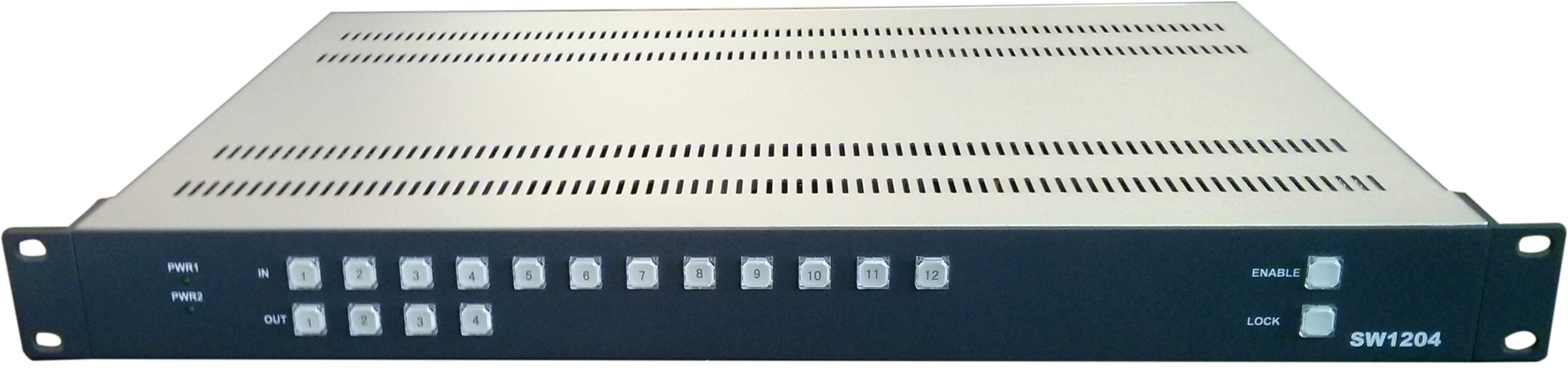

SW1204混合播出切换器

SW1204 混合播出切换器是一款专门为电视节目播出、演播室及现场转播等节目播出场合高标清数字信号调度切换而设计,具有SDI 视频同步调整和嵌入音频处理功能的节目播出型切换矩阵。该切换矩阵支持12路不同步输入的SDI 信号之间的同步切换,设有4路输出母线,可用于预览播出或为其它设备提供输出信号。该产品具备内同步和外同步双时基功能,在同步基准信号下可实现视频的无缝切换和嵌入音频的静切换。该设备采用冗余式双电源工作,并设有LAN、双路RS232等控制接口,支持SNMP协议或OGP协...

 概述

        SW1204 混合播出切换器是一款专门为电视节目播出、演播室及现场转播等节目播出场合高标清数字信号调度切换而设计,具有SDI 视频同步调整和嵌入音频处理功能的节目播出型切换矩阵。该切换矩阵支持12路不同步输入的SDI 信号之间的同步切换,设有4路输出母线,可用于预览播出或为其它设备提供输出信号。该产品具备内同步和外同步双时基功能,在同步基准信号下可实现视频的无缝切换和嵌入音频的静切换。该设备采用冗余式双电源工作,并设有LAN、双路RS232等控制接口,支持SNMP协议或OGP协议。该设备性能指标通过了广电总局计量检测中心的严格测试,特别适用于自动播出、手动播出、监控系统等领域。








性能特点

1. HD/SD自适应、输入自适应均衡控制

2. 支持4路模拟信号接入,自动A/D、嵌入为数字SDI信号

3. 内同步和外同步方式可选

4. 不同步视频输入能实现无缝切换

5. 嵌入音频静音切换

6. 双冗余电源,各种状态指示和报警功能

7. 支持SNMP和OGP、完善的设备监测体系

8. 一体式前面板,支持遥控面板远程控制

9. 1RU 高、19 英寸宽

10. 掉电直通、掉电记忆功能

11. 带锁存(LOCK)键,防止误操作,确保播出安全可靠



技术性能指标

SDI视频输入




SDI视频输入技术规格



项目 参数
信号 8*SD/HD-SDI、4*CVBS
信号格式 SMPTE292-1.5Gbit/s,SMPTE259-C(270Mbit/s)
连接器 BNC(IEC169-8)
阻抗 75Ω
反射损耗 >15dB(10MHz~1.5GHz)
电缆均衡 0~300m(270Mbps,Belden 1694A或等效电缆)
0~150m(1.5Gbps,Belden 1694A或等效电缆)


 SDI视频输出



SDI视频输出技术规格



项目 参数
输出母线 OUT1--4
信号 SD/HD-SDI
连接器 BNC(IEC169-8)
阻抗 75Ω
反射损耗 >15dB(10MHz~1.5GHz)
信号幅度 800mV±10%
抖动 <0.2UI@10Hz HPF(Typical Case)
<1UI@10Hz HPF  (Worst Case)
<0.1UI@100Hz HPF
上升下降时间 <270ps@HD,  <800ps@SD
过冲 <10%
直流电平偏移 ±200mV

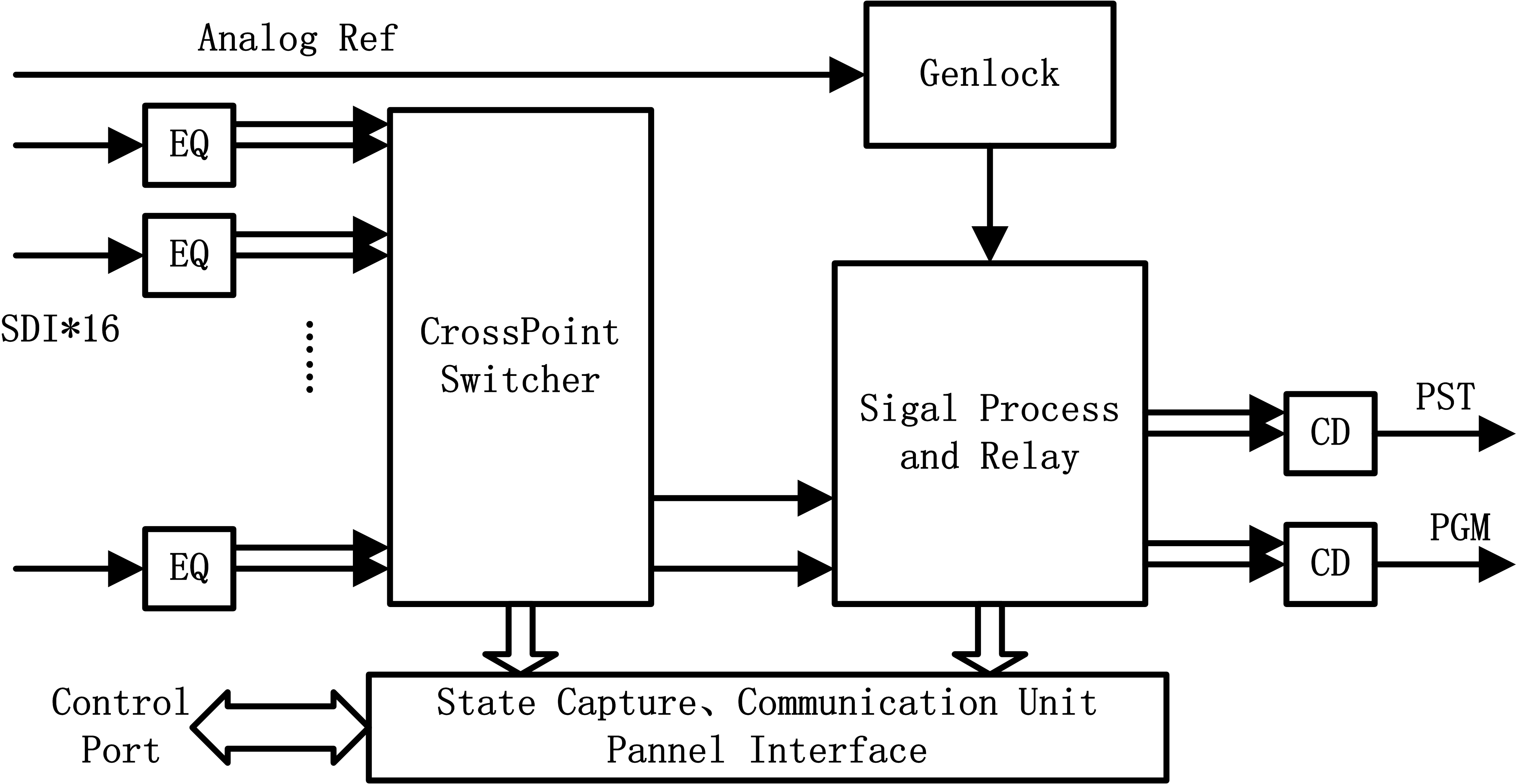

原理框图

SW1204HD信号流程框图
