DSK2000HD高清键混器

DSK2000HD 高清键混器是一款专门为电视节目播出高标清数字信号下游串行加键而设计。该设备用于高标清时钟、台标和字幕的叠加,提供两路外键字幕台标的手动/自动上下键,具有2路HD/SD-SDI键信号输入(KEY1,KEY2),2路HD/SD-SDI填充信号输入(FILL1,FILL2)和1路HD/SD-SDI节目信号输入(SDI IN)。两路键信号可同时或者分别键入到节目信号上。节目信号和键信号无需同步、全20bit处理。节目信号支持掉电直通和CLEAN时钟恢复输出,内部集成了一行之内的时基校正器,实现播出信号任意切换无抖...



概述

        DSK2000HD 高清键混器是一款专门为电视节目播出高标清数字信号下游串行加键而设计。该设备用于高标清时钟、台标和字幕的叠加,提供两路外键字幕台标的手动/自动上下键,具有2路HD/SD-SDI键信号输入(KEY1,KEY2),2路HD/SD-SDI填充信号输入(FILL1,FILL2)和1路HD/SD-SDI节目信号输入(SDI IN)。两路键信号可同时或者分别键入到节目信号上。节目信号和键信号无需同步、全20bit处理。节目信号支持掉电直通和CLEAN时钟恢复输出,内部集成了一行之内的时基校正器,实现播出信号任意切换无抖动;采用冗余式双电源工作,并设有LAN、双路RS232等控制接口,支持SNMP协议或OGP协议;设备性能指标通过了广电总局计量检测中心的严格测试,特别适用于自动播出、手动播出等领域。


性能特点
1、 HD/SD自适应、输入自适应均衡控制
2、 45nmFPGA处理、全20bit处理
3、 支持2路独立外键
4、 1路HD/SD-SDI预监输出
5、 支持CLEAN环路输出
6、 内部集成时基校正功能,节目信号和键信号无需同步
7、 节目信号输入带均衡和时钟恢复
8、 可实现静态、渐变色、半透明、浮雕等台标字幕效果
9、 支持SNMP和OGP、完善的设备监测体系
10、一体式前面板,支持遥控面板远程控制
11、冗余双电源
12、主路信号(SDI IN)与PGM1掉电直通
13、1RU 高、19 英寸宽


技术性能指标

 SDI IN数字信号输入
PGM视频输入技术规格



项目 参数
信号 SD/HD-SDI * 1
信号格式 SMPTE292-1.5Gbit/s,SMPTE259-C(270Mbit/s)
连接器 BNC(IEC169-8)
阻抗 75Ω
反射均衡 >15dB(10MHz~1.5GHz)
电缆均衡
0~300m(270Mbps,Belden 1694A或等效电缆)
0~150m(1.5Gbps,Belden 1694A或等效电缆)
时钟恢复


KEY、FILL数字视频输入

KEY(FILL)视频输入技术规格





项目 参数
信号 2*SD/HD-SDI + 2* SD/HD-SDI
信号格式 SMPTE292-1.5Gbit/s,SMPTE259-C(270Mbit/s)
连接器 BNC(IEC169-8)
阻抗 75Ω
反射损耗 >15dB(10MHz~1.5GHz)
电缆均衡
0~300m(270Mbps,Belden 1694A或等效电缆)
0~150m(1.5Gbps,Belden 1694A或等效电缆)



PGM、PST数字信号输出

PGM(PST)视频输出技术规格



项目 参数
输出母线 PGM*2,PST*2
信号 SD/HD-SDI
连接器 BNC(IEC169-8)
阻抗 75Ω
反射损耗 >15dB(10MHz~1.5GHz)
信号幅度 800mV±10%
抖动 <0.2UI@10Hz HPF(Typical Case)
<1UI@10Hz HPF  (Worst Case)
<0.1UI@100Hz HPF
上升下降时间 <270ps@HD,  <800ps@SD
过冲 <10%
直流电平偏移 ±200mV

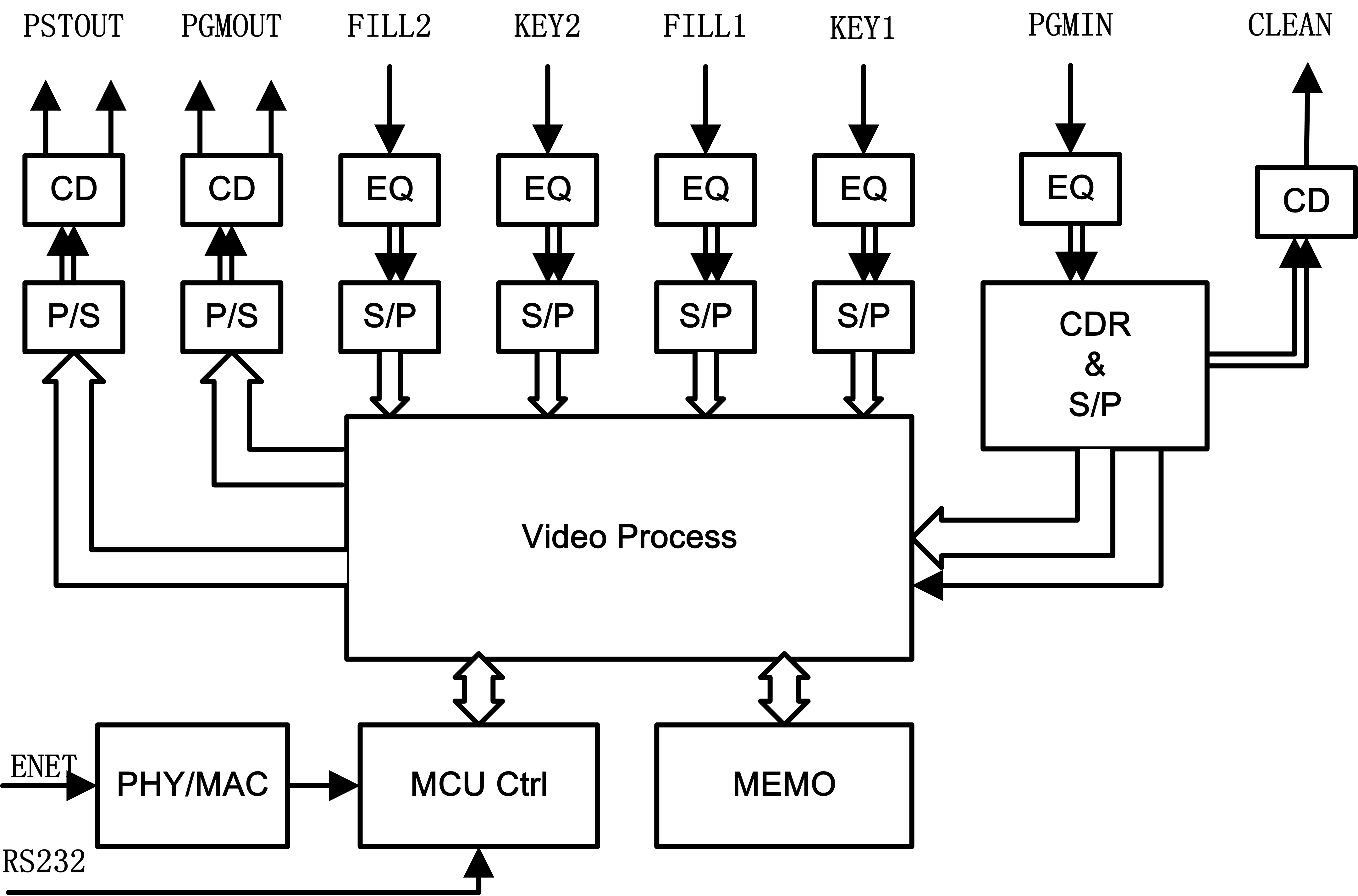

原理框图

DSK2000HD信号流程框图
