延时系统 - 单机产品

高清固态延时器

HDLY高标清延时器支持高标清自适应切换,延时量精确到秒级,且支持动态调整,最小5秒,最大2000秒。

1、简介

    HDLY高标清延时器是安徽天虹数码科技股份有限公司在多年播出研发经验基础上,针对市场需求,面对大、中型电视台提出的高标清信号延时器。该延时器支持高标清自适应切换。延时量精确到秒级,且支持动态调整,最小5秒,最大2000秒。输入输出SDI信号格式支持576I50和1080I50。输入信号最多支持2路SDI(相同格式),分为主备两路。输出信号最多支持5路相同SDI信号,支持主信号直通、主信号延时和备信号三选一输出。延时信号支持静音标记、静音点提醒和输出静音的功能,方便操作人员精确的对延时信号进行静音处理。

2、性能特点
●支持2路相同格式主/备SDI信号输入,格式覆盖576I50、1080I50。
●支持1路模拟同步信号输入,黑场或三电平信号。输出SDI信号优先与同步信号保持帧同步。
●支持1路环出信号,以及5路相同内容的SDI信号输出,其中包括1路掉电直通复用接口。格式覆盖576I50、1080I50。
●输出信号可以在主信号延时,主信号直通和备信号中无缝切换。且主信号延时支持静音处理。
●延时量动态可调,最长延时高达2000秒。
●支持远程遥控,便于操控,快速切换。
●双电源供电系统,确保设备稳定工作;各种信号状态灯,液晶显示屏,帮助操作人员实时掌握设备工作状态。

3、面板说明

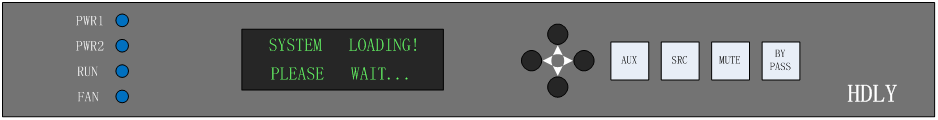

前面板:
指示灯说明:
PWR1: 电源1工作指示灯。
PWR2: 电源2工作指示灯。
RUN: 设备正常工作指示灯。
FAN: 风扇状态指示灯。
按键说明:
上下左右键: 用于上下左右选择菜单,设置延时量,IP地址等参数。
AUX键: 备信号输出选择键。按键灯亮表示备信号输出,灯灭表示主信号输出。
SRC键: 主信号输出选择键。按键灯亮表示主信号输出,灯灭表示备信号输出。
MUTE键: 主延时信号静音处理键。按键灯亮表示主延时信号静音,灯灭表示主延时信号不静音。
BYPASS键: 功能1:主信号直通与主信号延时切换键,长按1秒进行切换,灯亮表示主信号直通,灯灭表示主信号延时;
功能2:静音标记键,短按对主信号进行静音标记处理。

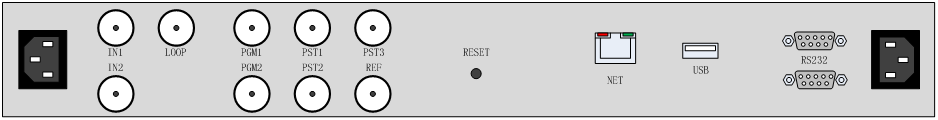

后背板:
AC220V 50Hz:不同电源网络的交流电,作主备电源。
IN1:主输入。
IN2:备输入。
LOOP:主输入环出,上电后环出。
PGM1:输出接口1。支持主信号掉电直通。
PGM2,PST1,PST2,PST3:输出接口2,3,4,5。
REF: 同步信号输入。
RESET:全局复位。
RS232: 2组RS232接口,用于连接远程遥控器及调试。
USB: USB接口,用于调试。
NET: 1000M以太网接口,用于调试。
