高清台标键混一体机

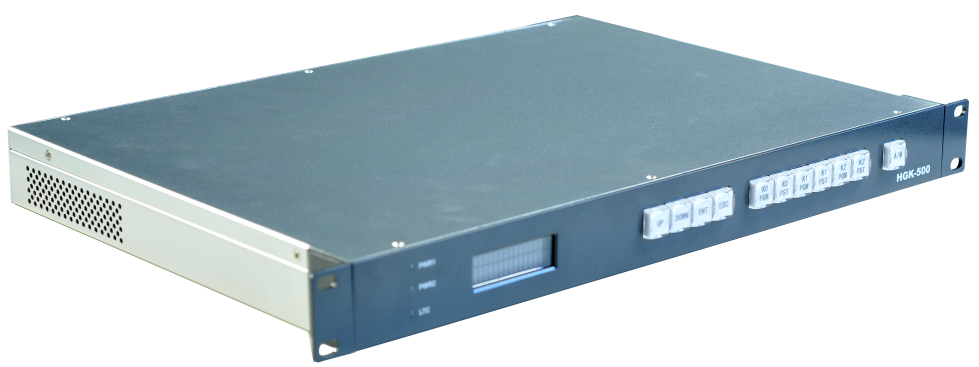

HGK-500高清台标键混一体机主要以时钟、台标发生器为主,采用了全硬件处理方法,以保证系统的可靠性为前提,实现一路主台标和一路时标,突破静止台标和时标,HD-1080I高清格式输出;支持高标清多格式。

HGK-500高清台标键混一体机主要以时钟、台标发生器为主,采用了全硬件处理方法,以保证系统的可靠性为前提,实现一路主台标和一路时标,突破静止台标和时标,HD-1080I高清格式输出;支持高标清多格式。
1.以TGA文件格式为台标标本,采用4:2:2:4(Y:Cb:Cr:A)的内部处理方式,即时钟、台标均采用24bit真彩色合成,键信号采用8bit线性键处理;
2.采用大容量NAND Flash为台标存储器,可存储多达上百幅256x256大小的静止台标和动画台标,为以后功能扩展提供保证;
3.可设置主台标的显示内容,台标可通过VFD屏(建议用普通液晶屏)进行选择,可断电记忆,掉电保存;
4.台标和时标可以全屏位移,可通过VFD屏设置定位参数,可断电记忆,掉电保存;
5.填充信号和键信号可相位可调整,可调整键信号的位移,以保证输出的填充信号和键信号相位一致;
6.设有内部时钟模块和GPS模块(GPS模块选型),VFD屏上有时钟显示,可手动调整时、分、秒,当设备断电时,内部时钟(内部守时方案)正常工作。正常情况下,内部时钟可直接利用GPS通用的LTC时码来校准,也可通过串口来校时,时标显示要和内部时钟一致;
7.时标发生器的显示可控制,可设置每半小时显示一分钟,也可以控制时钟在任意时间出现,或一直出现;
8.可在线下载TGA格式的台标,可通过LAN网口或RS232串口下载台标,下载时台标自动消失,下载完毕后自动再现,无需其它控制;(LAN口和RS232口下载协议要定义)
9.设有外同步功能,可在GENLOCK输入口接入外同步信号,外同步信号可为CVBS或三电平信号,可调节系统H、V相位,系统相位参数可断电记忆,掉电保存;
10.具有两路键信号和填充信号HD-SDI输出;
11.双电源供电系统,以保证供电可靠性。
